2012年より販売を開始しました「電子式マルチメータXM2-110」は、「XM3-110」にリニューアルいたします。

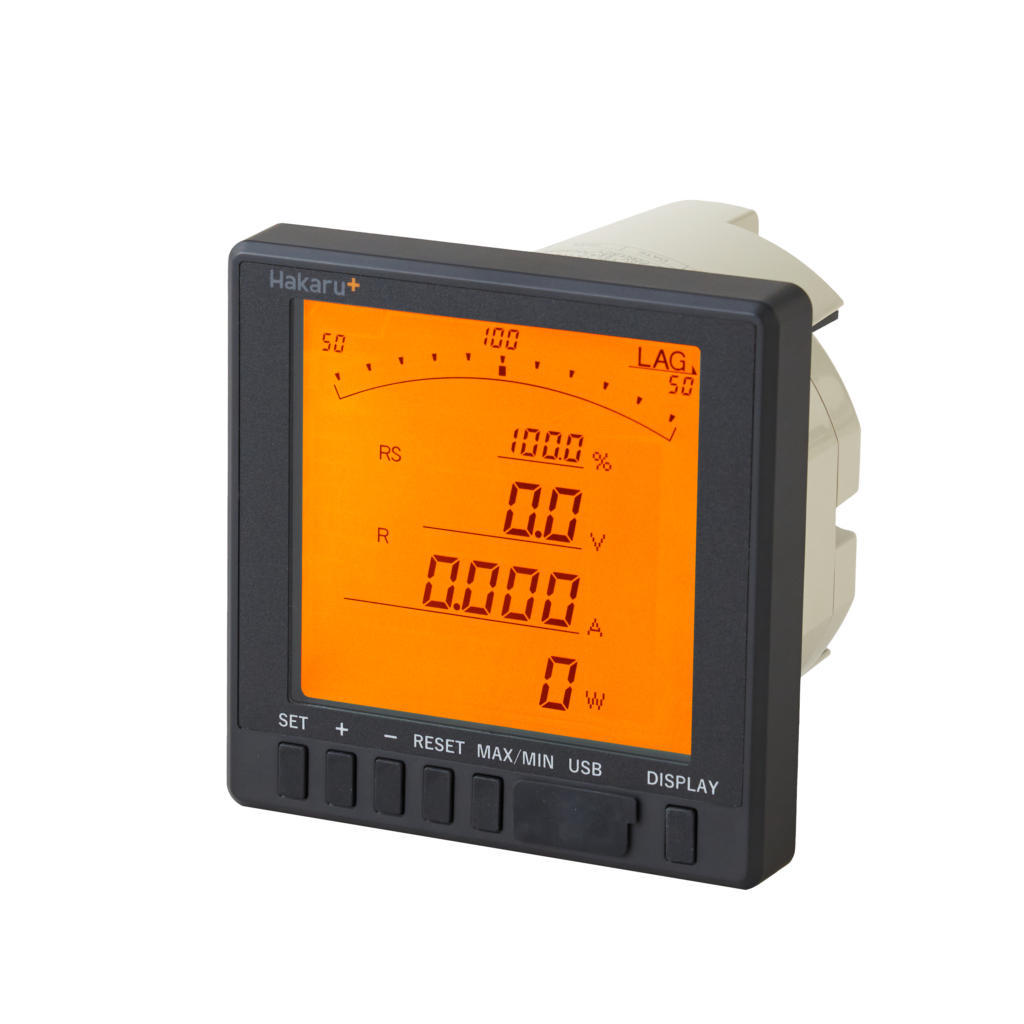

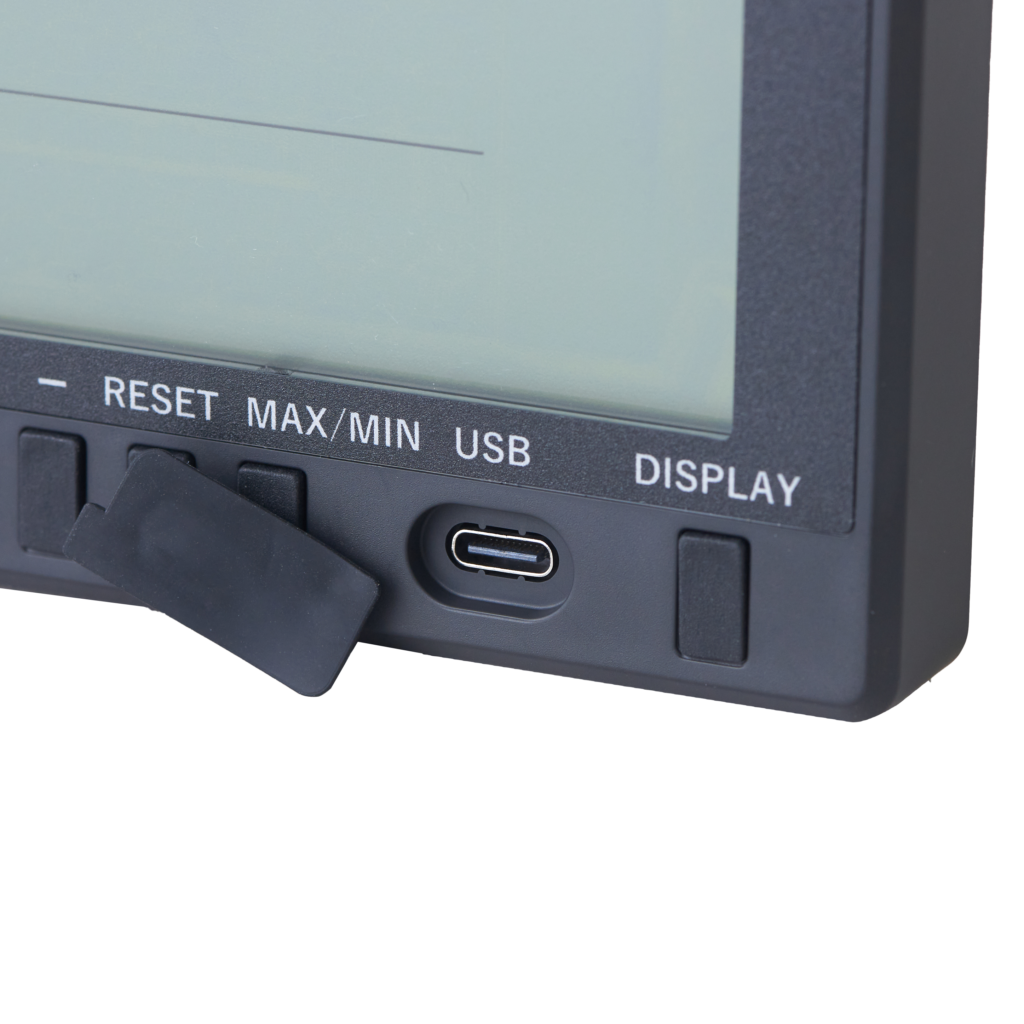

XM2-110の機能はそのままに、新たな機能をプラスし、扱いやすくなった XM3-110をご紹介します。

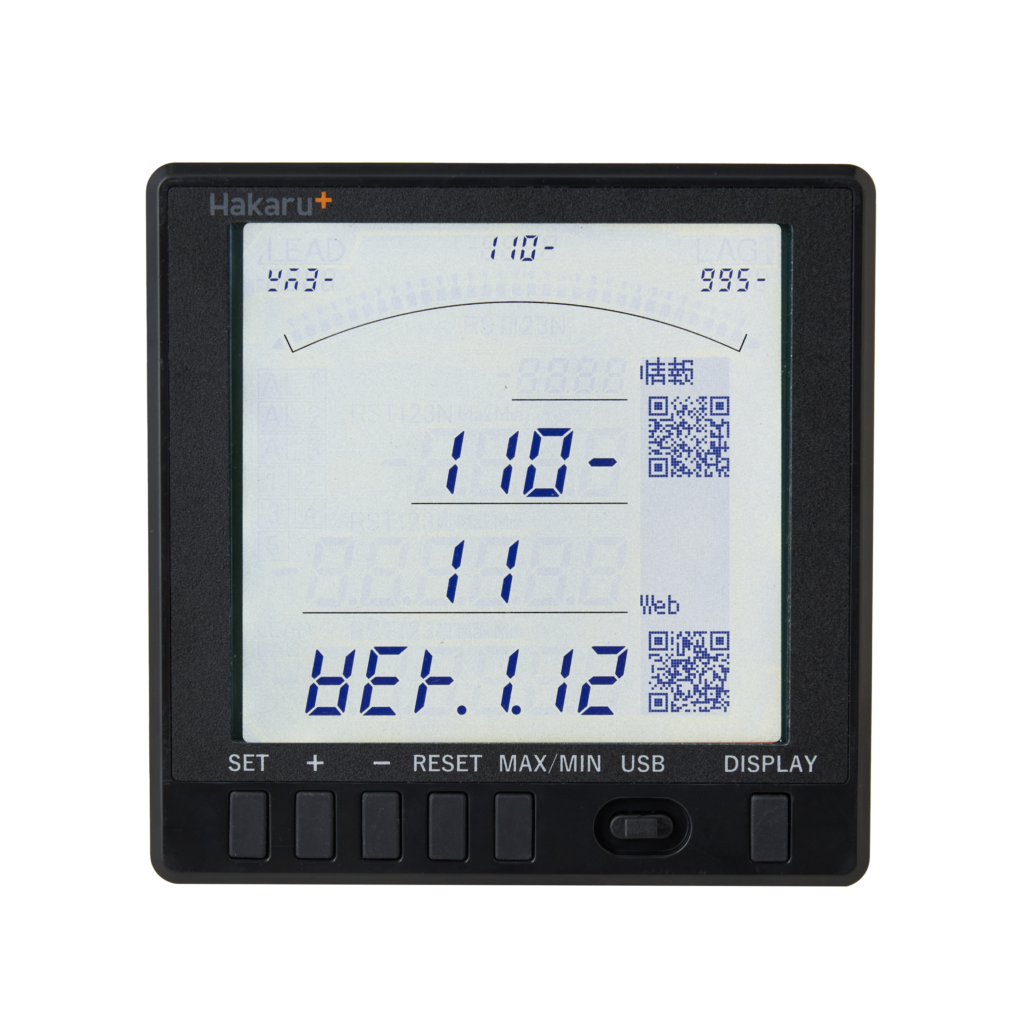

（掲載している画面は開発中のものです）

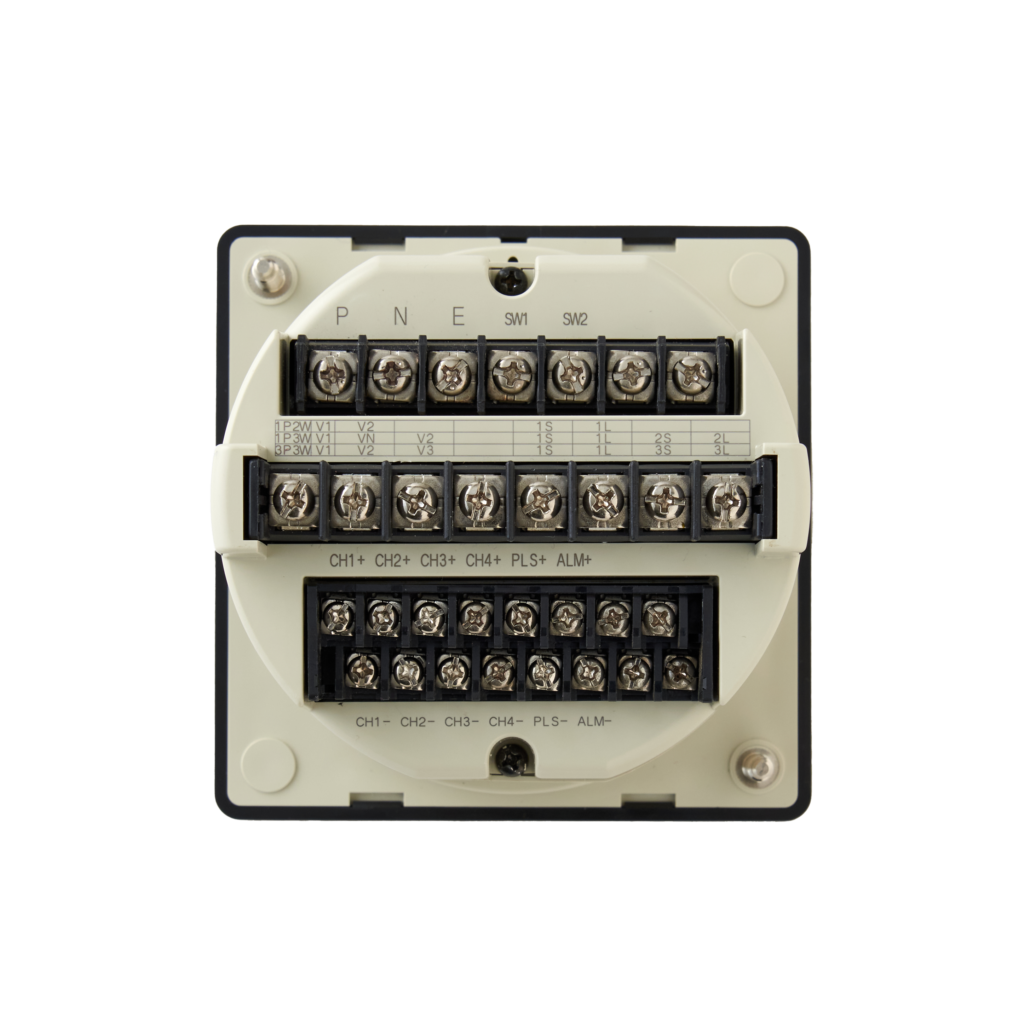

| 項目 | 仕様 |
|---|---|
| 相線式 | （型式指定） ・単相2線、単相3線、三相3線（設定切替） ・三相4線 |
| 電圧入力 | ・AC110V、AC220V（設定切替） |
| 電流入力 | （型式指定） ・5A ・1A |
| 補助電源 | （型式指定） ・AC85~264V または DC85~143V ・DC20~40V ・DC30~60V |
| 外部操作入力 | 2点 |
| 計測項目（桁数） | 入力定格 | 固有誤差 | 備考 |
|---|---|---|---|
| 電流（3・4） | 0~1A・0~5A | ±0.5% | 表示単位A・kA切替 |
| 線間電圧（3・4） | 0~150V・0~300V | ±0.5% | 表示単位V・kV切替 |
| 相電圧（3・4） | 0~150√3V・0~300√3V | ±0.5% | 表示単位V・kV切替 |
| 電力（4） | 0~1kW・-1~0~1kW・0~2kW・-2~0~2kW | ±0.5% | 表示単位W・kW・MW切替、 マイナス表示 |
| 無効電力（4） | 0~Lag1kvar・Lead1~0~Lag1kvar・0~Lag2kvar・Lead2~0~Lag2kvar | ±0.5% | 表示単位var・kvar・Mvar切替、 Lag・Lead表示付 |
| 力率（3） | Lead50~100~Lag50・Lead0~100~Lag0(%) | ±2.0% | Lag・Lead表示付、 小数点以下1桁 |
| 電力量（6） | デジタル表示は 乗率×1・×10・×100・×1000 |
±2.0% ±2.5% |
定格電流の5~120% (力率=1) 定格電流の10~120% (力率=0.5) |
| 無効電力量（6） | デジタル表示は 乗率×1・×10・×100・×1000 |
±2.5% ±2.5% ±3.0% |
定格電流の10~120% (力率=0) 定格電流の20~120% (力率=0.866) 定格電流の10% (力率=0.866) |
| 周波数（3） | 45~65Hz・45~55Hz・55~65Hz・ | ±0.5% | 小数点以下1桁 |
| デマンド電流 最大デマンド電流 （3・4） |
0~5A | ±0.5% | デマンド時限選択設定、熱伝導根演算方式 |
| デマンド電力 最大デマンド電力 （4) |
0~1kW・0~2kW | ±0.5% | デマンド時限選択設定、熱伝導根演算方式 |
| 電流延長計測（3・4） | 0~5A・0~25A | ±8.0% | 表示単位A・kA切替 5倍延長（R相のみ） |
| 高調波電流（3・4） | 総合実効値： 0~1A・0~5A 総合歪率： 0~100% |
±2.5% | 表示単位A・kA切替、 R相、S相のみ計測、 総合実効値・総合歪率・各次実効値・各次歪率・五次換算実効値・五次換算歪率・歪率50%まで |
| 高調波電圧（3・4） | 総合実効値： 0~150V・0~300V 総合歪率： 0~100% |
±2.5% | 表示単位V・kV切替、 RS相、ST相のみ計測、 総合実効値・総合歪率・各次実効値・各次歪率・五次換算実効値・五次換算歪率・歪率50%まで |
| 零相電圧（3・4） 最大零相電圧（3・4） |
EVT： AC110V・AC190.5V ZPD： AC7V・AC7.6V |
±1.0% | |
| Io（4） | AC0.8A | ±1.0% | 表示単位A |
| Ior（4） | AC0.1A | ±10.0% | 表示単位A |
| 方式 | 項目 | 定格 |
|---|---|---|
| RS-485通信 | インターフェイス | RS-485 |
| 〃 | 伝送距離 | 1km以下（最大32台） |
| 〃 | 通信速度 | 1200・2400・4800・9600・19200bps |
| 〃 | 伝送ケーブル | シールド付より対線 （CPEV-S0.9φ） |
| 〃 | 終端抵抗 | 100Ω内蔵 （端子短絡で終端抵抗ON） |
| 〃 | 同期方式 | 調歩同期方式 |
| 〃 | 通信制御方式 | ポーリングセレクション方式（半2重） |
| 〃 | 使用コード | ASCII |
| 〃 | データ方式：スタービット | 1ビット |
| 〃 | データ方式：データ | 7ビット |
| 〃 | データ方式：パリティビット | 偶数 |
| 〃 | データ方式：ストップビット | 1ビット |
| RS-485通信（Modbus） | インターフェイス | RS-485通信（Modbus） |
| 〃 | 伝送距離 | 1km以下（最大32台） |
| 〃 | 通信速度 | 1200・2400・4800・9600・19200bps |
| 〃 | 伝送ケーブル | シールド付より対線 （推奨：CPEV-S0.9φ） |
| 〃 | 終端抵抗 | 100Ω内蔵 （端子短絡で終端抵抗ON） |
| 〃 | 同期方式 | 調歩同期方式 |
| 〃 | 通信制御方式 | ポーリングセレクション方式（半2重） |
| 〃 | 使用コード | RTU |
| 〃 | データ方式：スタービット | 1ビット |
| 〃 | データ方式：データ | 8ビット |
| 〃 | データ方式：パリティビット | 無 or 偶数 or 奇数 |
| 〃 | データ方式：ストップビット | 1 or 2ビット |
| CC-Link通信 | 通信プロトコル | CC-Link Ver1.1・Ver2（8倍モード） |
| 〃 | 通信速度 | 156k・625k・2.5M・5M・10Mbps |
| 〃 | 占有局数 | リモートデバイス局 1局占有 |
| 〃 | 設定可能な局番 | 1~64 |
| 〃 | 接続可能台数 | 42台 （本ユニットのみで構成の場合） |
| 〃 | ワード領域 （CC-Link Ver1.1） |
送受信各4ワード （アナログデータ用） |
| 〃 | ワード領域 （CC-Link Ver2） |
送受信各32ワード （アナログデータ用） |
| 〃 | ビット領域 （CC-Link Ver1.1） |
送受信各32ビット （接点データ用） |
| 〃 | ビット領域 （CC-Link Ver2） |
送受信各256ビット （接点データ用） |
| 接点状態入力 | 補助電源と同じ （0.3秒以上通電で動作、連続通電可） 最大入力電流は6mA以下。 |
