新型電子式マルチメータ
XS3-110
2025年5月販売開始予定

ダウンロード

カタログ 仕様書
通信仕様書
取扱説明書 CAD図
ソフトウェア

製品説明

2012年より販売を開始しました「電子式マルチメータXS2-110」は、「XS3-110」にリニューアルいたします。
XS2-110の機能はそのままに、新たな機能をプラスし、扱いやすくなった XS3-110をご紹介します。
(掲載している画面は開発中のものです)

特長

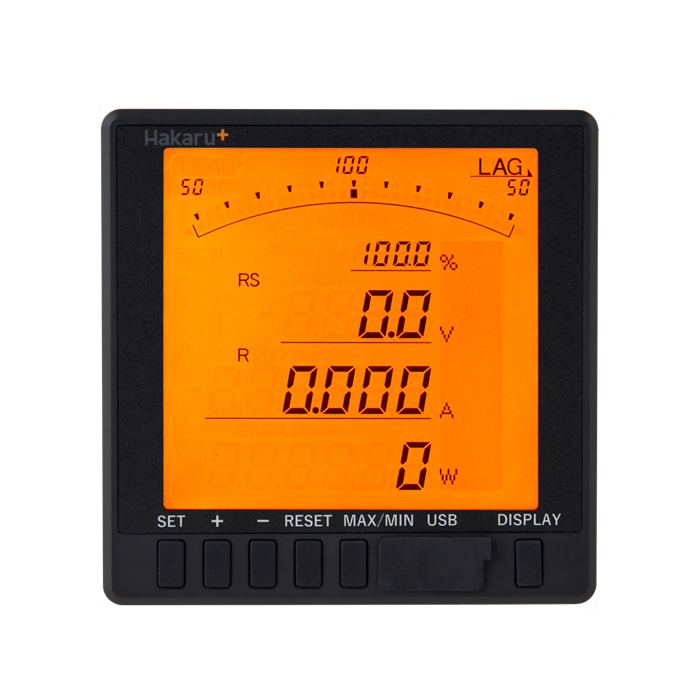

  • 多くの情報を表示するために画面の一部をフルドットエリアに変更しました。
    文字や記号を表示できるため手動設定の際に設定内容を表示します。
  • 2次元コードを読み込むことで形名や製造番号などの機器情報や本ページの資料ダウンロードページのリンクが表示されます。※特許取得済
  • PC設定用コネクタをUSB TYPE-Cに変更し、USB給電で設定可能になりました。※実用新案3250122号
  • 操作しやすくするためにスイッチ部の形状を変更しました。

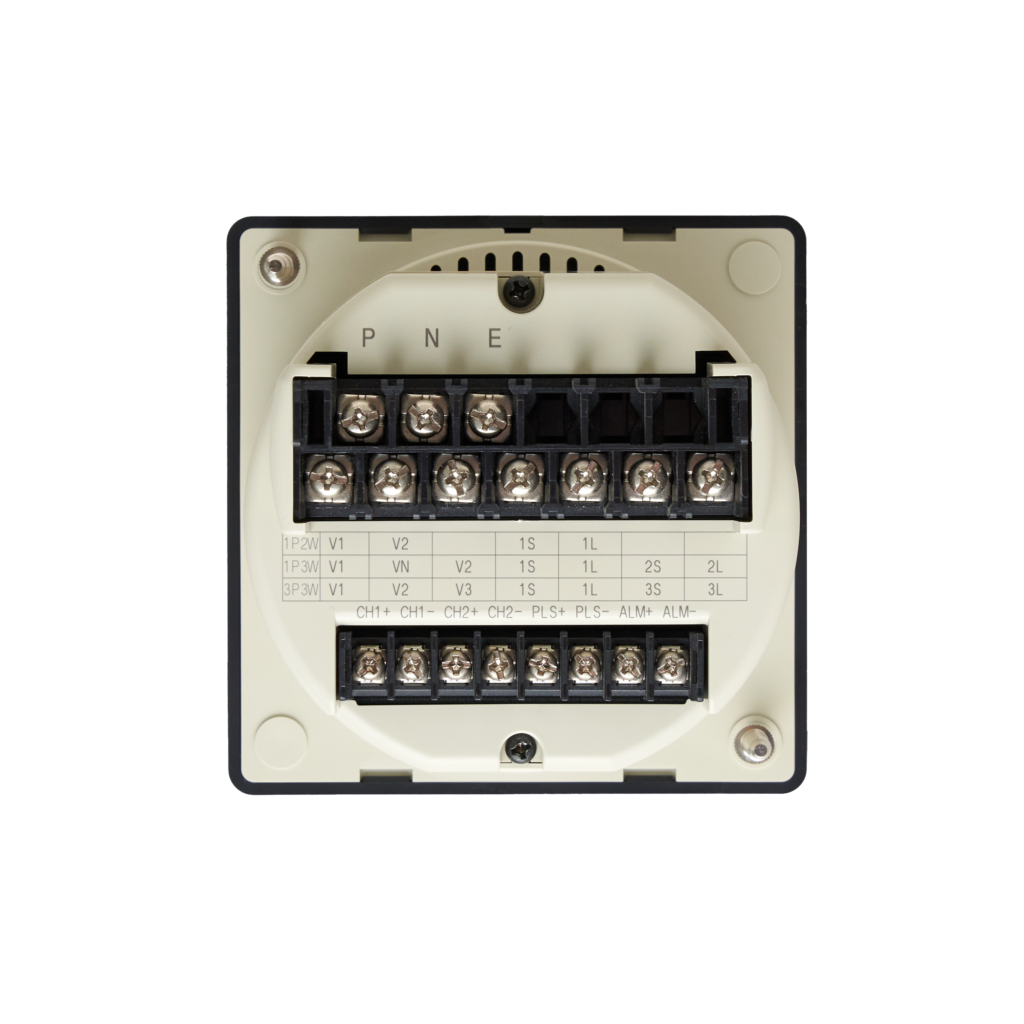

  • 端子名称や機器番号などをより見やすくするために、
    ケース胴部分の成型色を黒からアイボリーに変更しました。
  • 過去に制作した一部の特殊品を標準化しました。
  • バックライトは、アンバーと白の2色になりました。(緑・橙は廃止)

仕様

仕様
項目 仕様
相線式 (型式指定)
・単相2線、単相3線、三相3線(設定切替)
電圧入力 ・AC110V、AC220V(設定切替)
電流入力 ・5A
補助電源 ・AC85~264V または DC85~143V
デジタル表示
計測項目(桁数) 入力定格 固有誤差 備考
電流(3・4) 0~1A・0~5A ±0.5% 表示単位A・kA切替
線間電圧(3・4) 0~150V・0~300V ±0.5% 表示単位V・kV切替
電力(4) 0~1kW・-1~0~1kW・0~2kW・-2~0~2kW ±0.5% 表示単位W・kW・MW切替、
マイナス表示
無効電力(4) 0~Lag1kvar・Lead1~0~Lag1kvar・0~Lag2kvar・Lead2~0~Lag2kvar ±0.5% 表示単位var・kvar・Mvar切替、
Lag・Lead表示付
力率(4) Lead50~100~Lag50・Lead0~100~Lag0(%) ±2.0% Lag・Lead表示付、
小数点以下1桁
電力量(6) デジタル表示は
乗率×1・×10・×100・×1000
±2.0%


±2.5%
定格電流の5~120%
(力率=1)

定格電流の10~120%
(力率=0.5)
無効電力量(6) デジタル表示は
乗率×1・×10・×100・×1000
±2.5%


±2.5%


±3.0%
定格電流の10~120%
(力率=0)

定格電流の20~120%
(力率=0.866)

定格電流の10%
(力率=0.866)
周波数(3) 45~65Hz・45~55Hz・55~65Hz・ ±0.5% 小数点以下1桁
デマンド電流
最大デマンド電流
(3・4)
0~5A ±0.5% デマンド時限選択設定、熱伝導根演算方式
デマンド電力
最大デマンド電力
(4)
0~1kW・0~2kW ±0.5% デマンド時限選択設定、熱伝導根演算方式
通信仕様
方式 項目 定格
RS-485通信 インターフェイス RS-485
伝送距離 1km以下(最大32台)
通信速度 1200・2400・4800・9600・19200bps
伝送ケーブル シールド付より対線
(CPEV-S0.9φ)
終端抵抗 100Ω内蔵
(端子短絡で終端抵抗ON)
同期方式 調歩同期方式
通信制御方式 ポーリングセレクション方式(半2重)
使用コード ASCII
データ方式:スタービット 1ビット
データ方式:データ 7ビット
データ方式:パリティビット 偶数
データ方式:ストップビット 1ビット
RS-485通信(Modbus) インターフェイス RS-485通信(Modbus)
伝送距離 1km以下(最大32台)
通信速度 1200・2400・4800・9600・19200bps
伝送ケーブル シールド付より対線
(推奨:CPEV-S0.9φ)
終端抵抗 100Ω内蔵
(端子短絡で終端抵抗ON)
同期方式 調歩同期方式
通信制御方式 ポーリングセレクション方式(半2重)
使用コード RTU
データ方式:スタービット 1ビット
データ方式:データ 8ビット
データ方式:パリティビット 無 or 偶数 or 奇数
データ方式:ストップビット 1 or 2ビット
