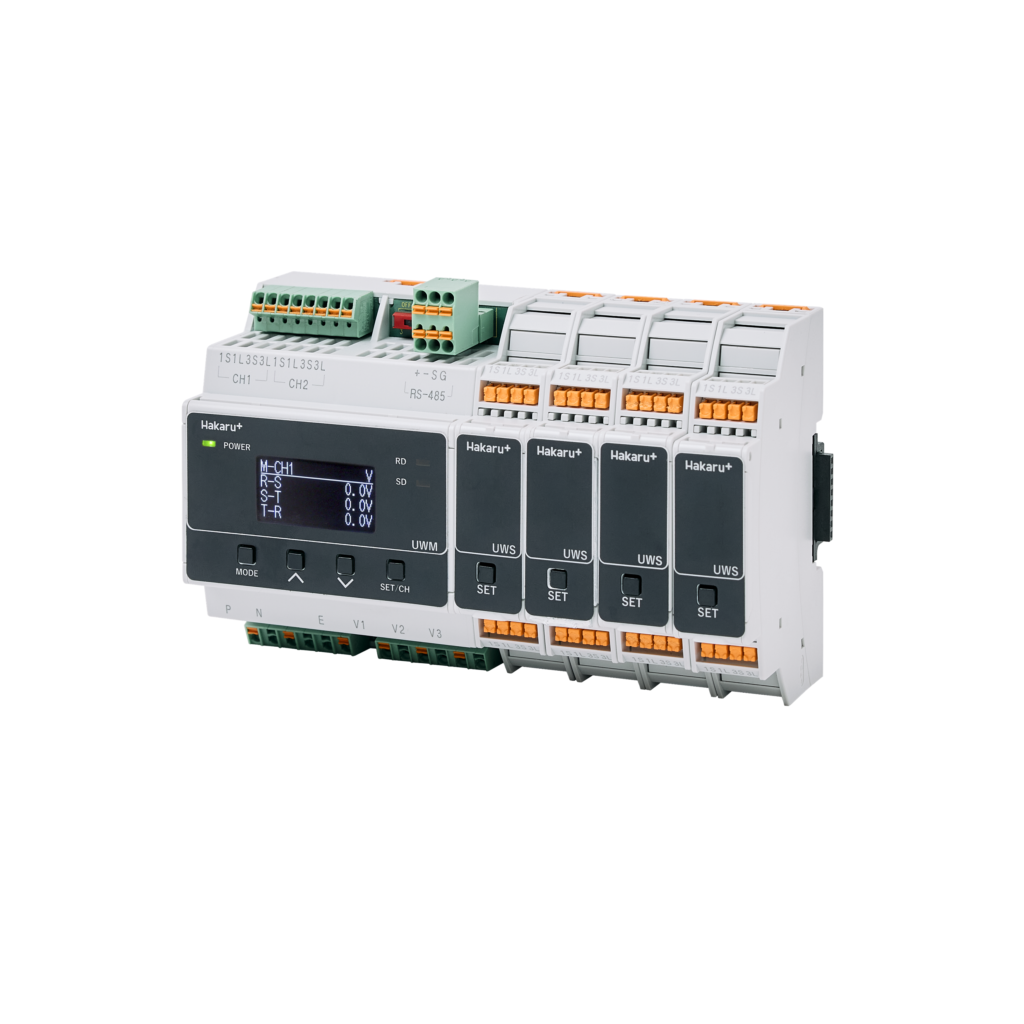

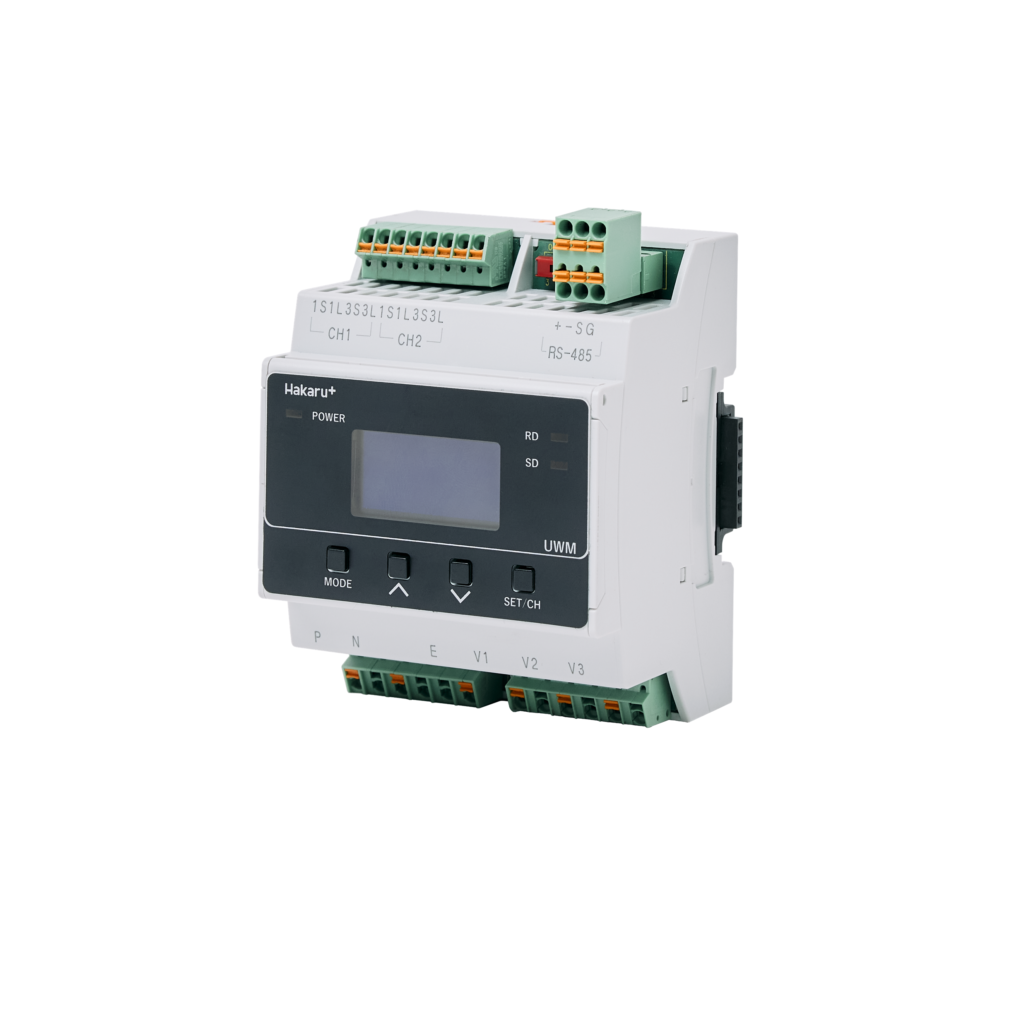

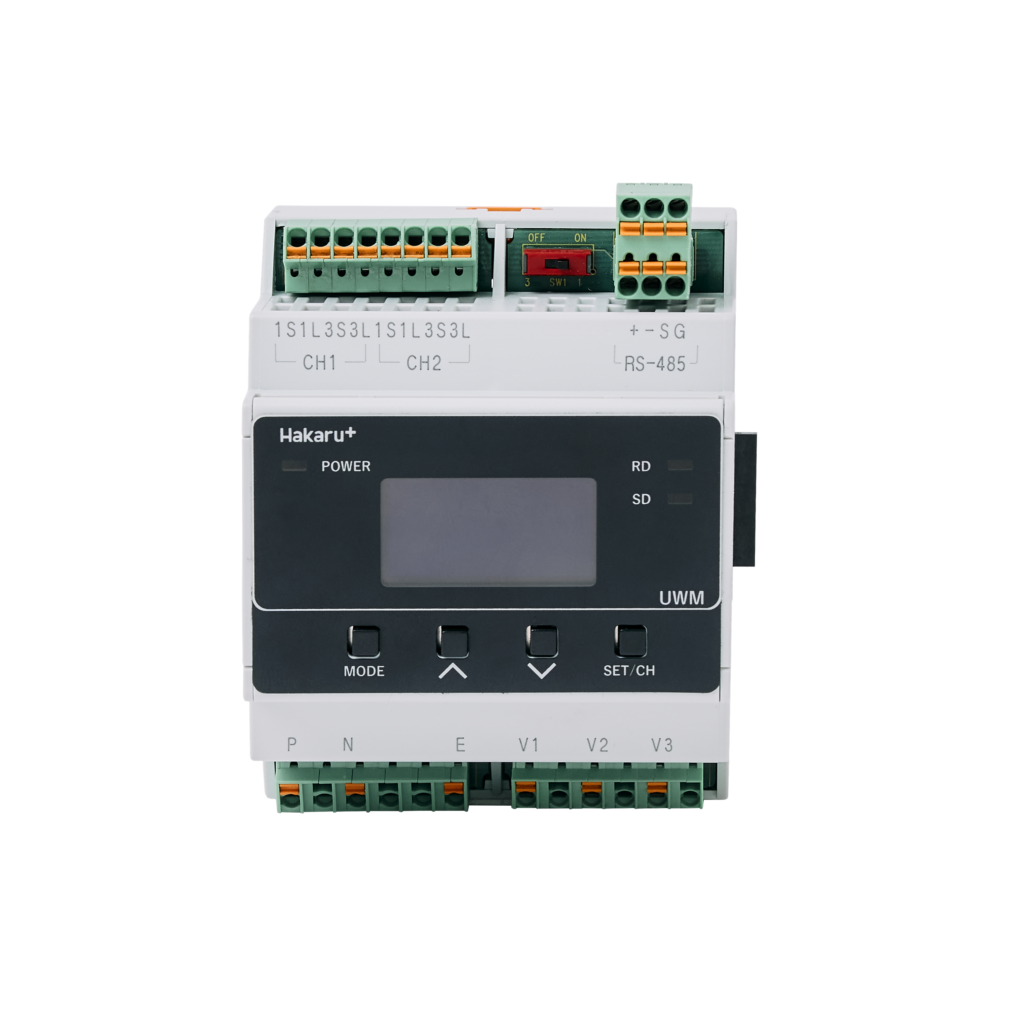

電灯又は動力電路の電圧、電流や電力量等電路の諸データを計測し、センターへ通信する機能を持つユニット型電力マルチ測定器です。

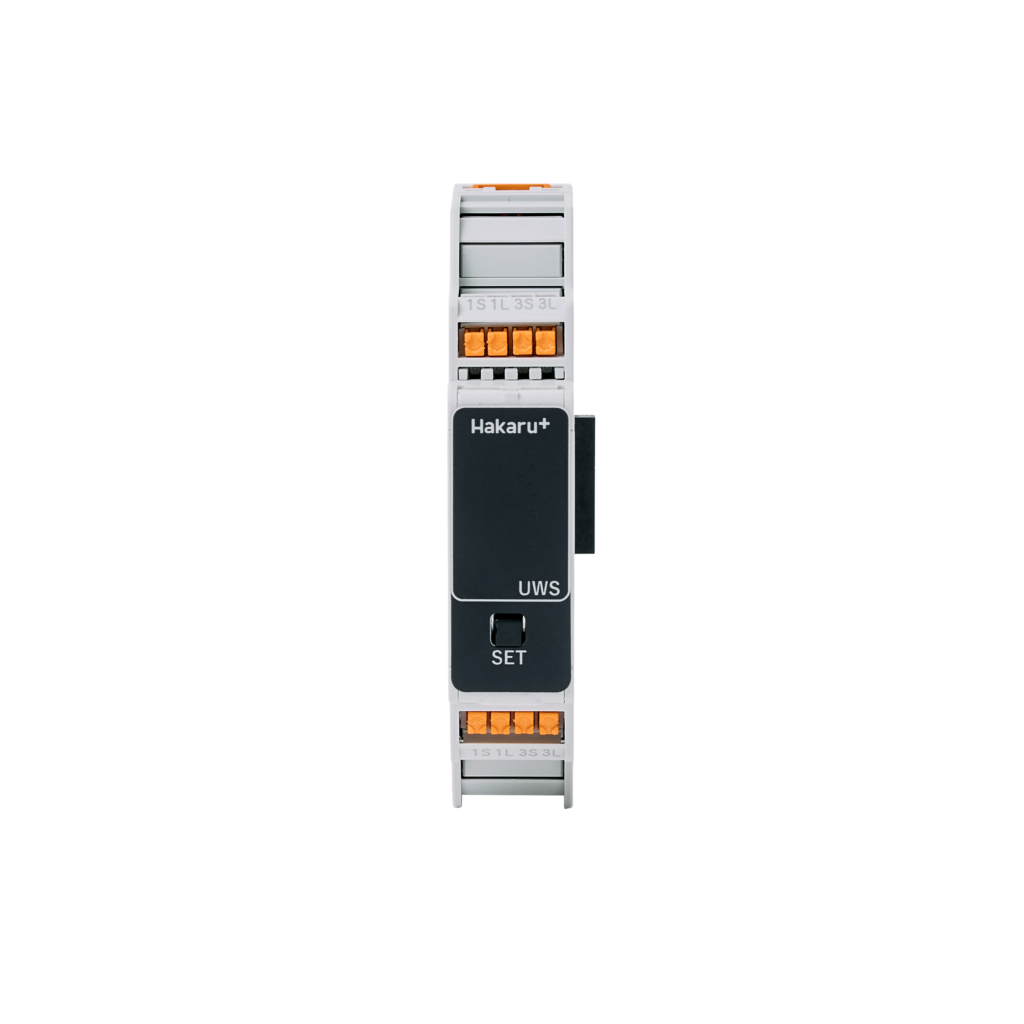

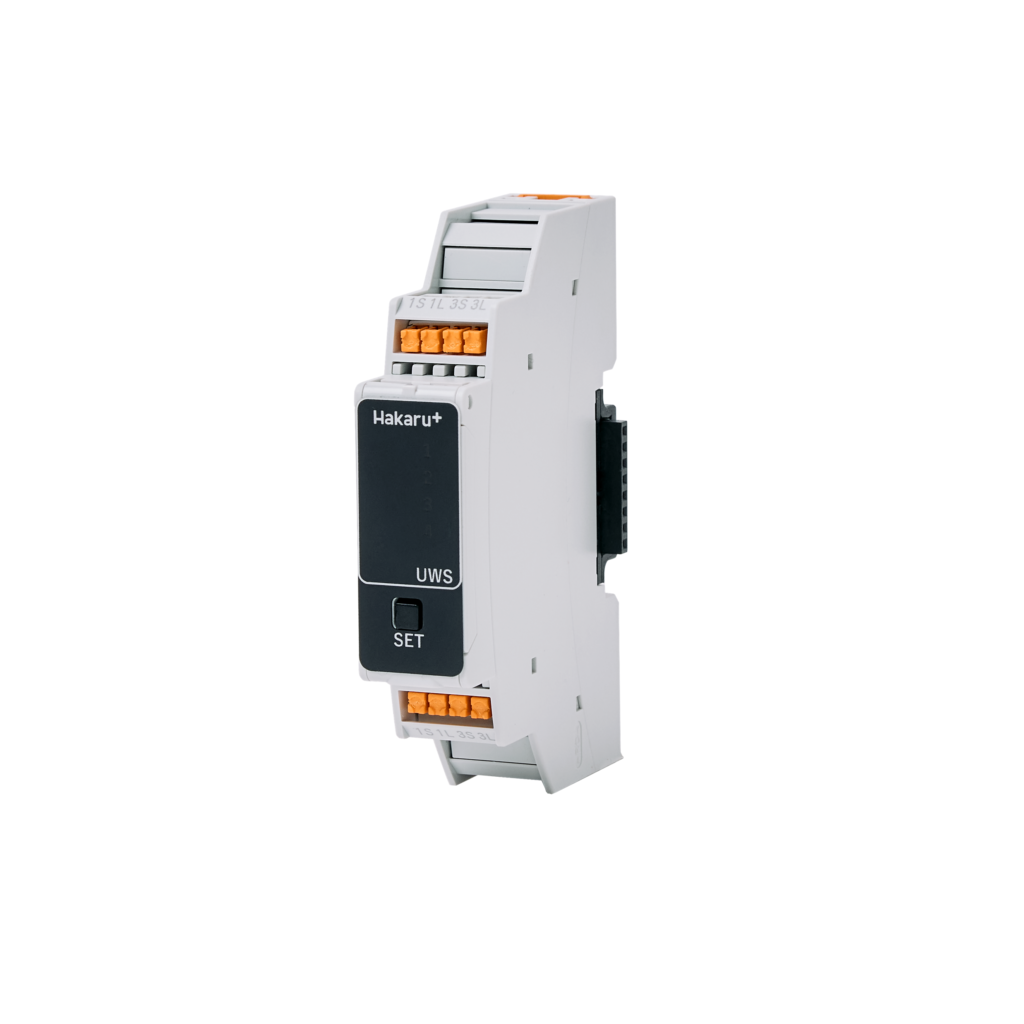

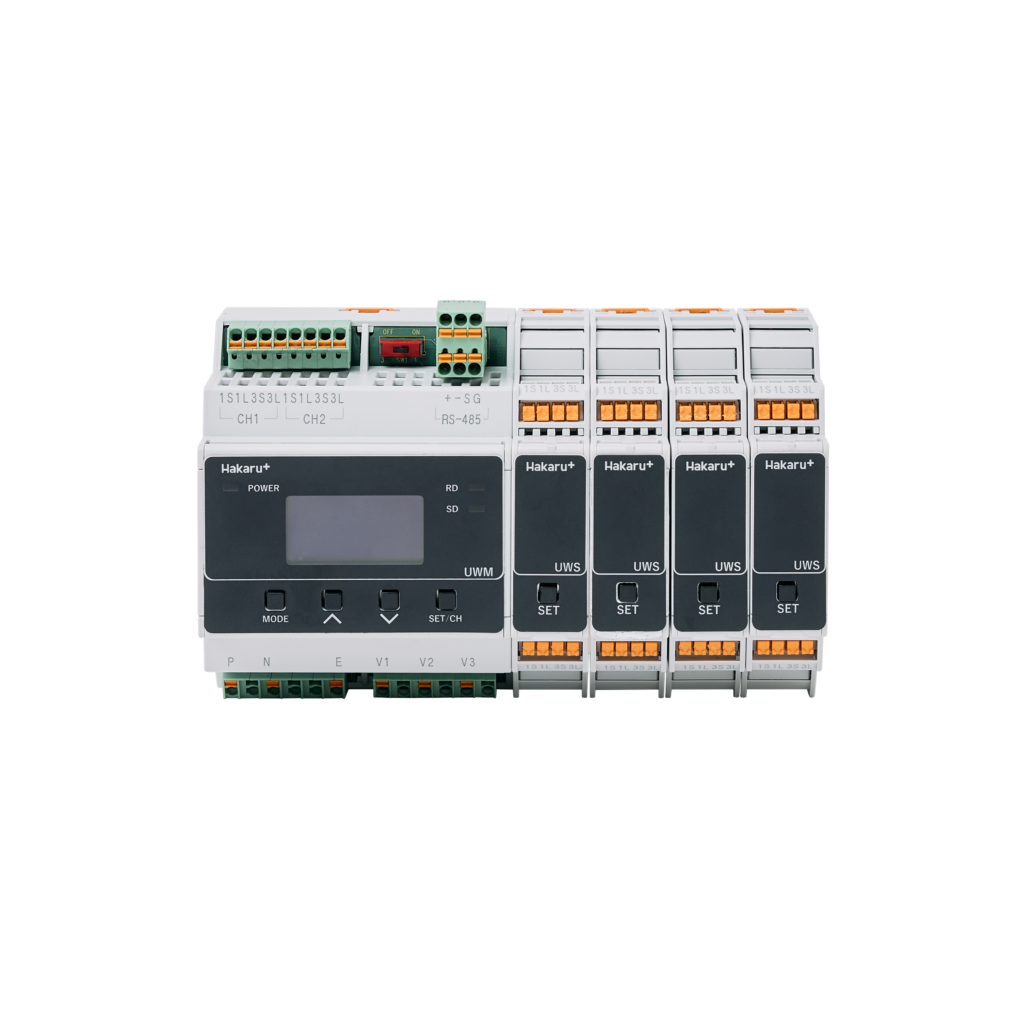

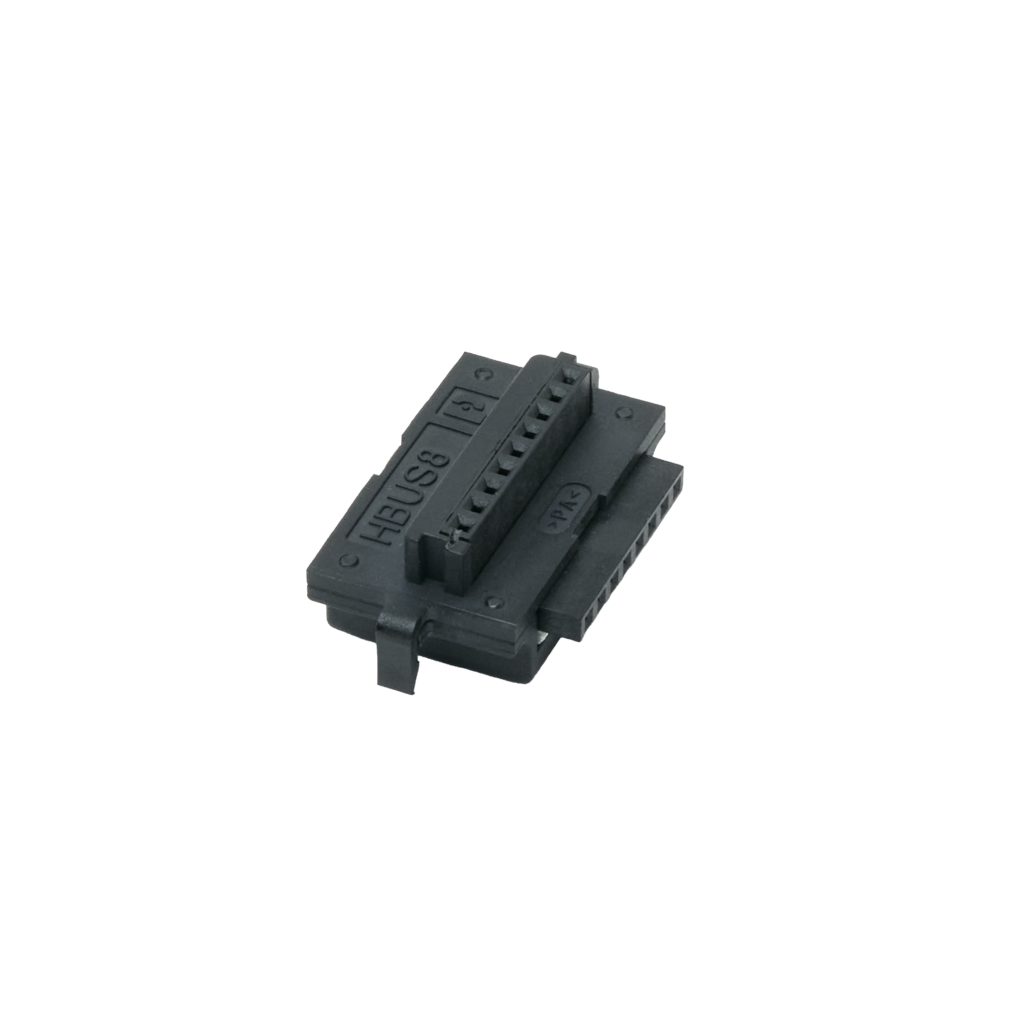

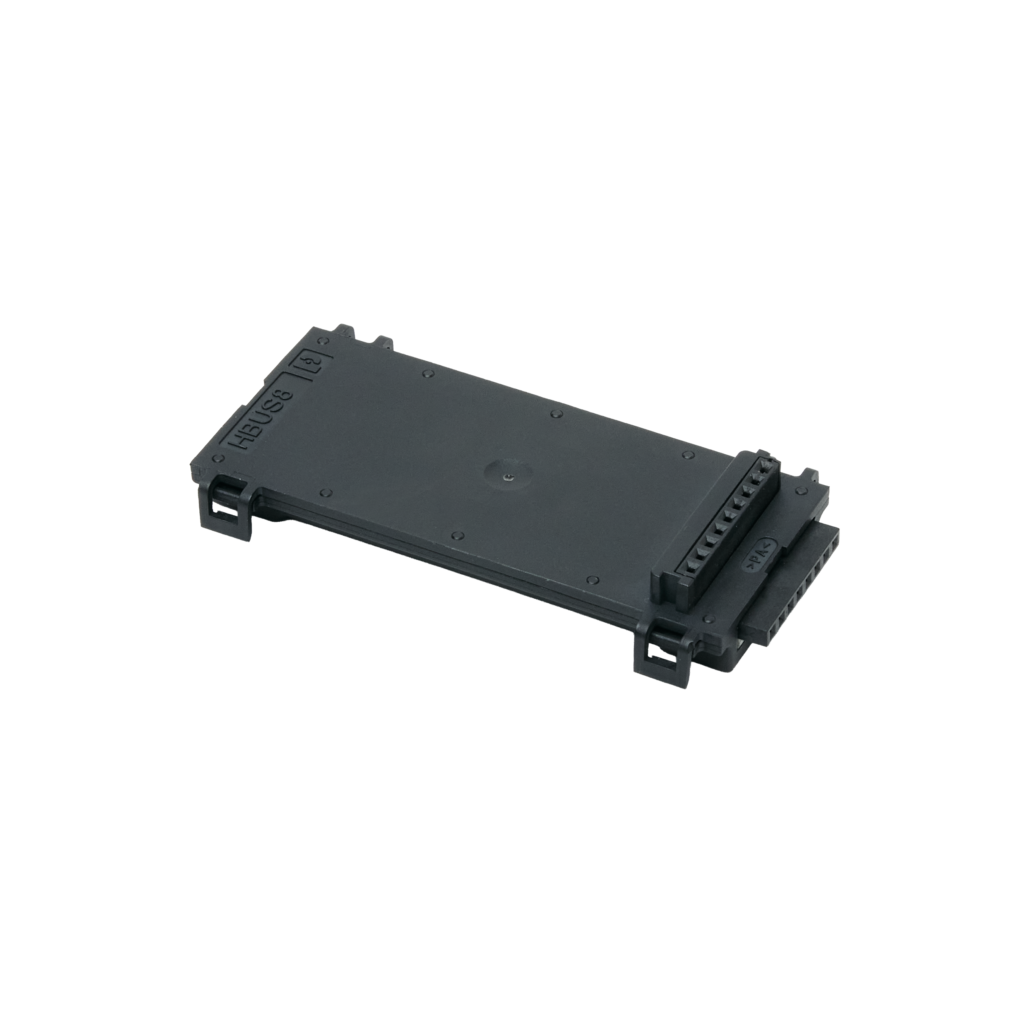

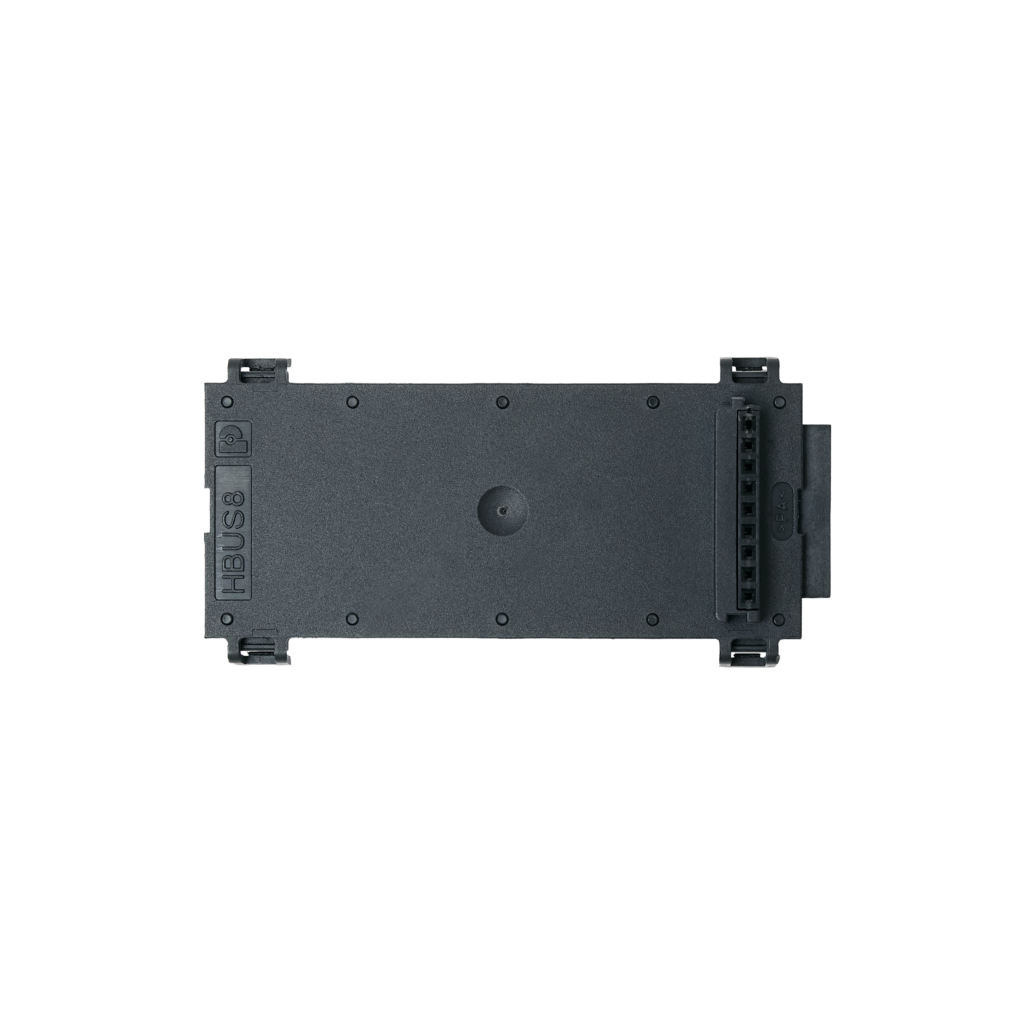

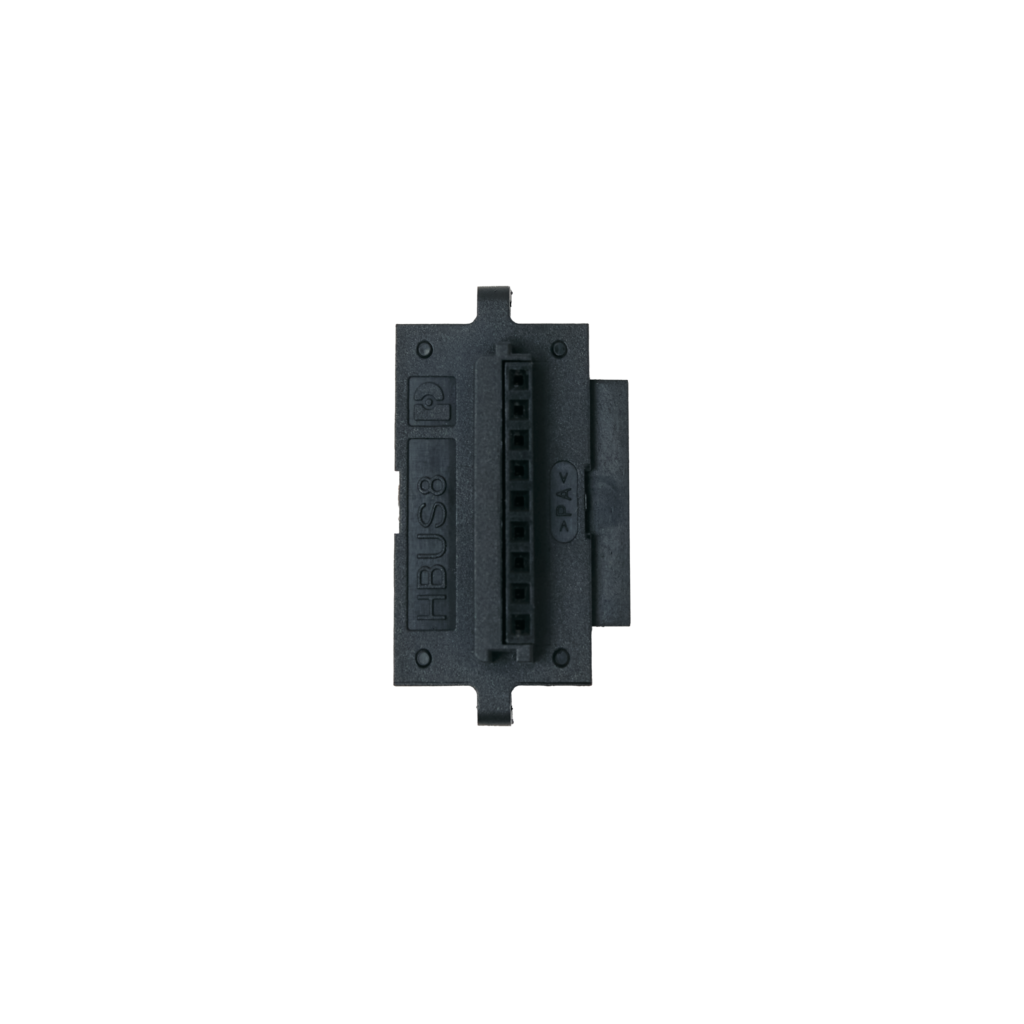

また、増設ユニットを追加することで測定する電流のチャンネル数を増やすことができます。
| 項目 | 仕様 |
|---|---|
| 相線式 | 三相3線/単相3線 |
| 定格電圧 | 三相3線：AC110V±15，AC220V±15%，AC440V±15%(三相3線のみ) 単相3線：AC110V-220V±15% |
| 定格電流 | AC5A，50A，120A，300A，600A (専用クランプCTにて) |
| 計測項目 | 計測範囲 | 固有誤算 | 備考 |
|---|---|---|---|
| 電流 | 0~5.000A 0~50.00A 0~120.0A 0~300.0A 0~600.0A |
±1％ (±5％) |
5AのみCT一次定格値を表示 ()内は中相の場合 |
| 電圧 | 0~150.0V 0~300.0V 0~510.0V |
±1％ | 110VのみVT一次定格値を表示 |
| 電力 | -1.000~1.000kW -2.000~2.000kW -4.000~4.000kW |
±1％ | |
| 無効電力 | Lead1.000~0~Lag1.000kvar Lead2.000~0~Lag2.000kvar Lead4.000~0~Lag4.000kvar |
±1％ | |
| 力率 | Lead0~100~Lag0 | ±3％ | |
| 電力量 | デジタル表示は 乗率×1・×10・×100・×1000 |
±2.5％ ±2.5％ |
定格電流の5~120% (力率＝1) 定格電流の10~120% (力率＝0) |
| 無効電力量 | デジタル表示は 乗率×1・×10・×100・×1000 |
±2.5％ ±2.5％ ±3.0％ |
定格電流の10~120% (力率＝0) 定格電流の20~120％ (力率＝0.866) 定格電流の10% (力率＝0.866) |
| 項目 | 定格 |
|---|---|
| インターフェース | RS-485(Modbus RTU)準拠 |
| 通信速度 | 9600，19200，38400bps(選択) |
| データ方式 | スタートビット 1ビット データ 8ビット パリティビット 無or偶数or奇数 ストップビット 1or2ビット |
| 終端抵抗 | 100Ω(スイッチ切り替え) |
